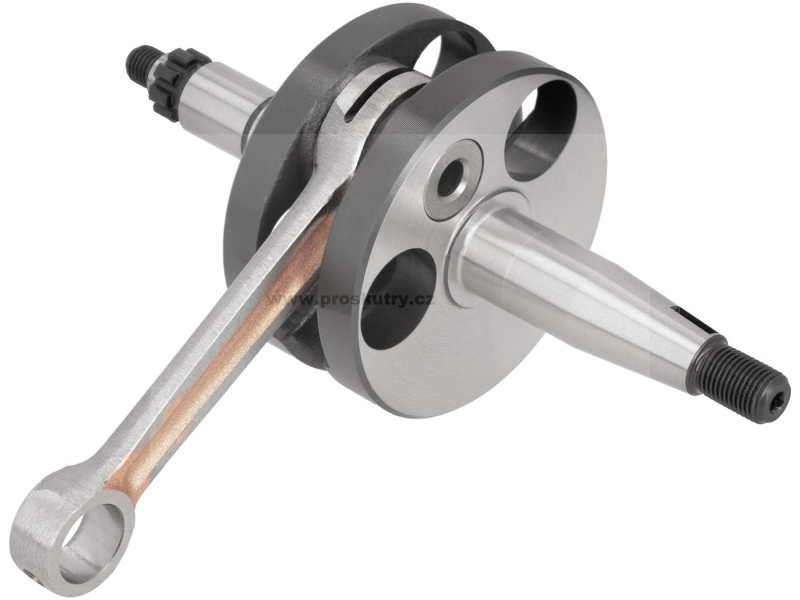

Standardní otočná kliková hřídel pro Puch X30 Velux

Standardní kliková hřídel vhodná pro mopedy Puch MS, MV, MV50, Puch X30 Velux s dvoustupňovou převodovkou a ručně řazenými motory Z50 chlazenými ventilátorem.

Poznámka: Tato kliková hřídel není vhodná pro vzduchem chlazené motory Z50 modelů Puch X30 Sport NS/NL.

Tato kliková hřídel byla speciálně vyvinuta pro použití v originálních motorech a vyznačuje se vynikajícím vyvažovacím poměrem a odolností vůči vysokým otáčkám. Plná ojnice je také vybavena robustnějším ojničním čepem o průměru 16 mm.

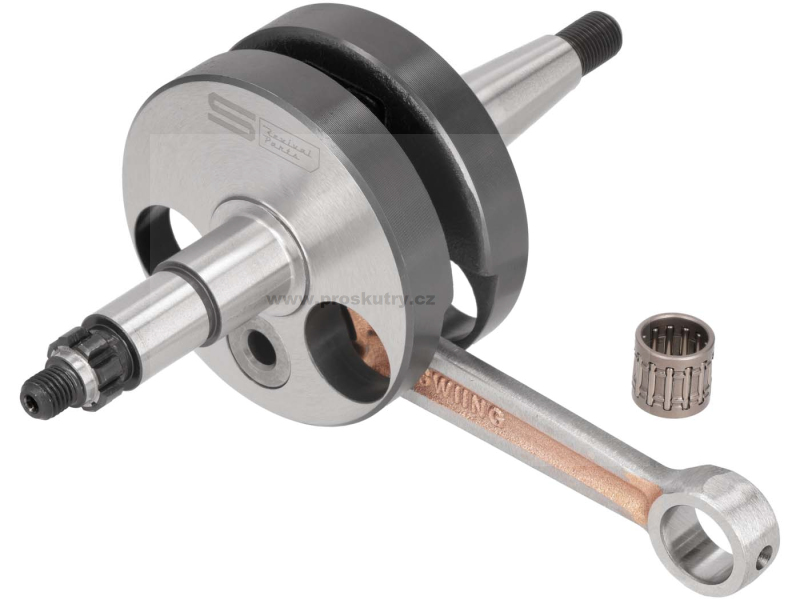

Jehlové ložisko (12/15 x 14,2 mm) je součástí dodávky.

Technické údaje:

• Zdvih klikové hřídele: 43 mm
• Průměr pístního čepu (B): 12 mm
• Délka ojnice mezi středy: 90 mm
• Celková délka klikového čepu na straně spojky: 57 mm
• Typ závitu: MF10x1 (jemný závit), MF8x1 (jemný závit)
• Celková délka klikového čepu na straně zapalování: 66 mm
• Průměr klikové hřídele: 69,9 mm
• Průměr oka ojnice: 15 mm
• Průměr ložiskového sedla (strana spojky): 17 mm
• Průměr ložiskového sedla (strana zapalování): 17 mm
• Rozměr jehlového ložiska: 12 / 15 x 14,2 mm (osa 12)
• Šířka klikové hřídele: 34 mm
• Délka 1. odstavce: 20 mm
• Délka 2. odstavce: 19 mm
• Průměr 1. stupně (strana spojky): 17 mm
• Průměr 2. stupně (strana spojky): 15 mm
• Délka ramene (strana zapalování): 26,3 mm
